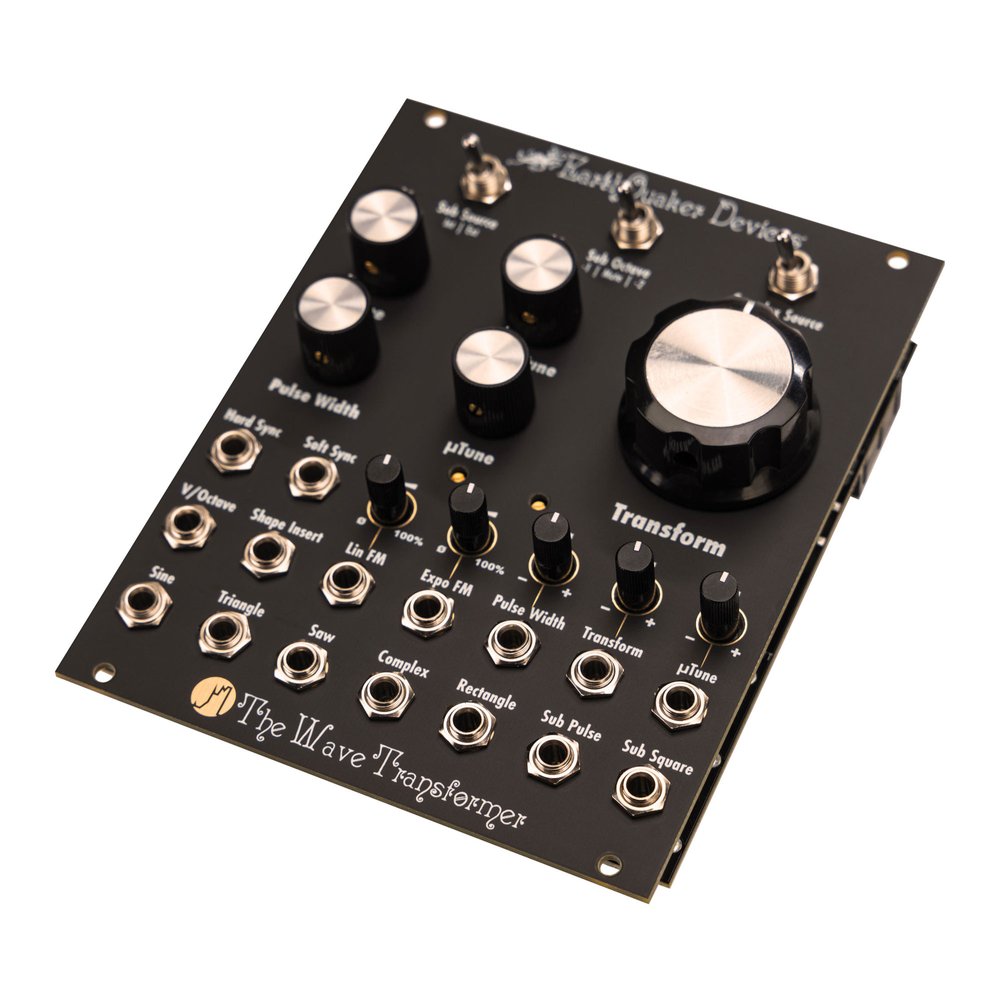

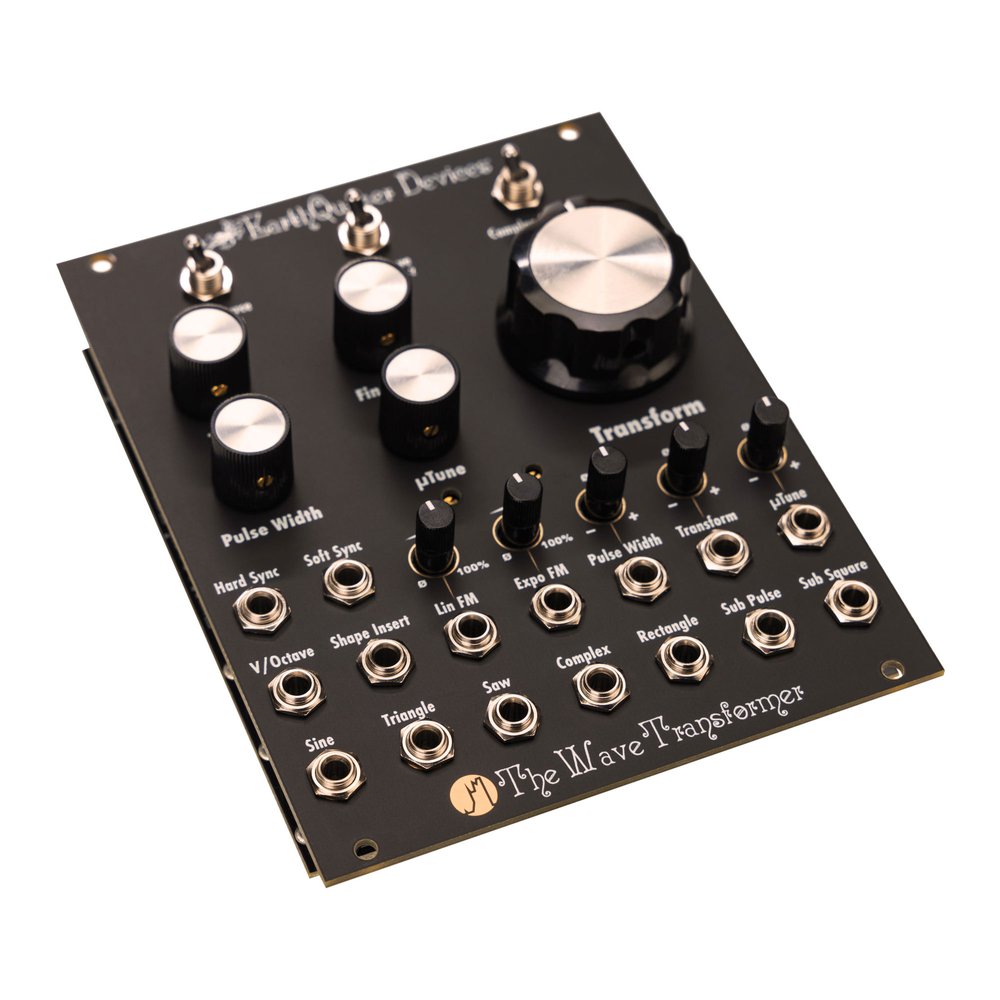

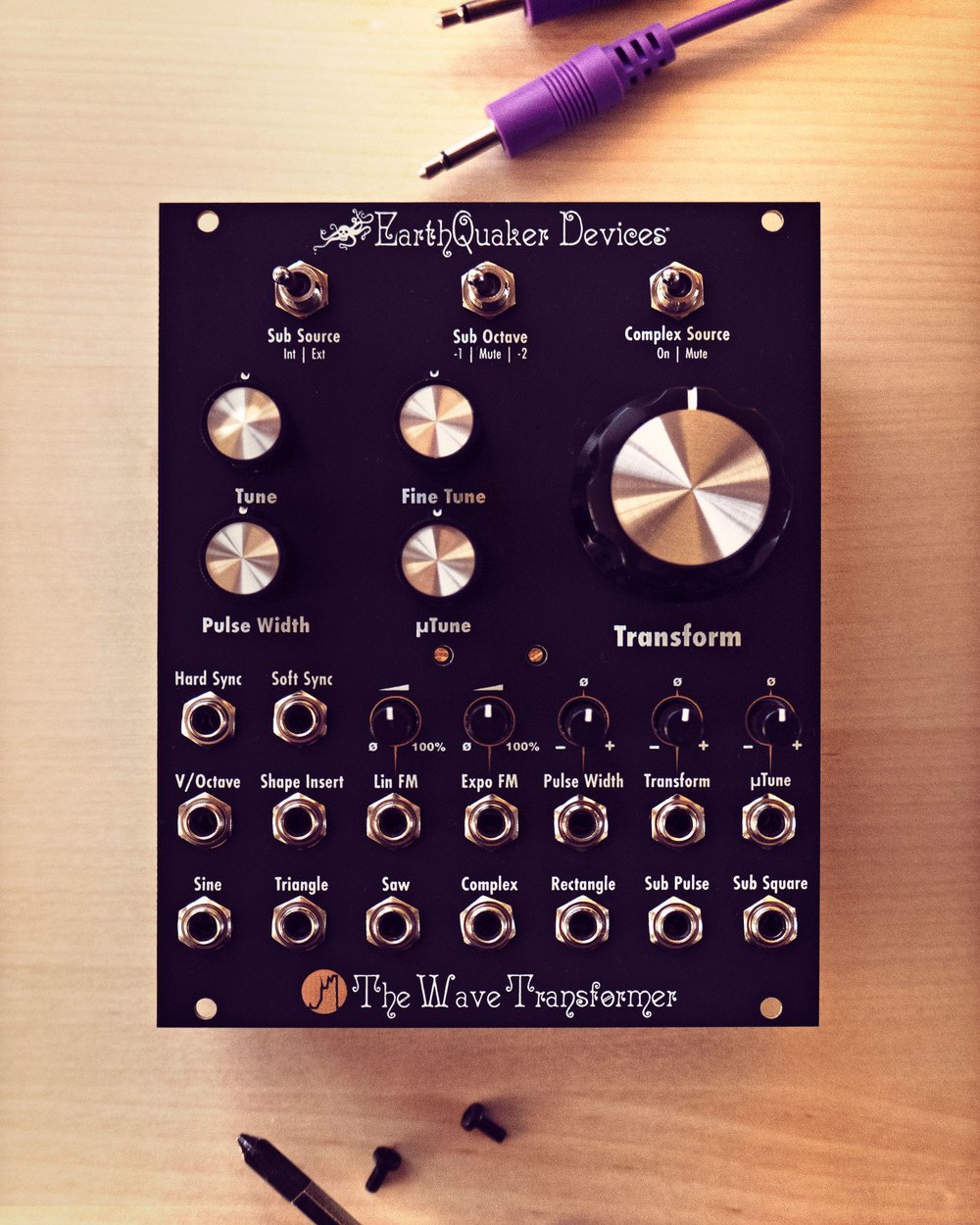

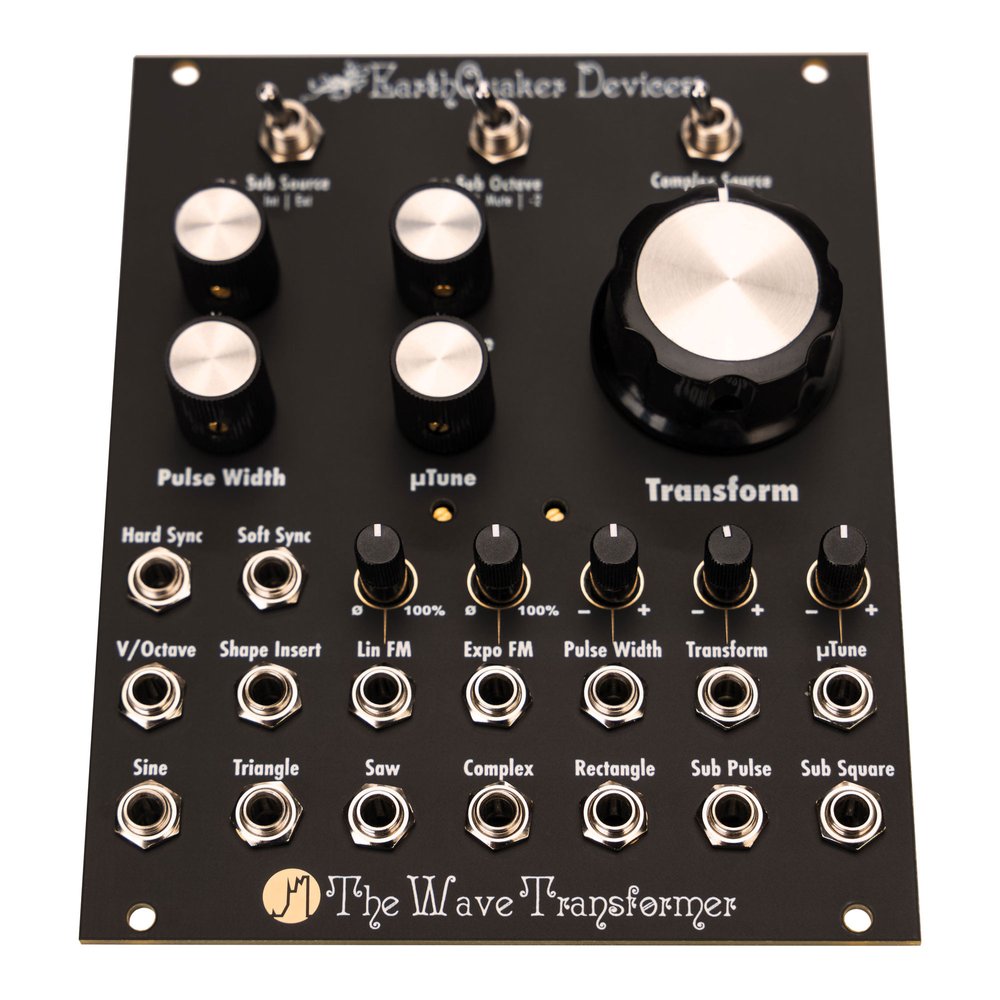

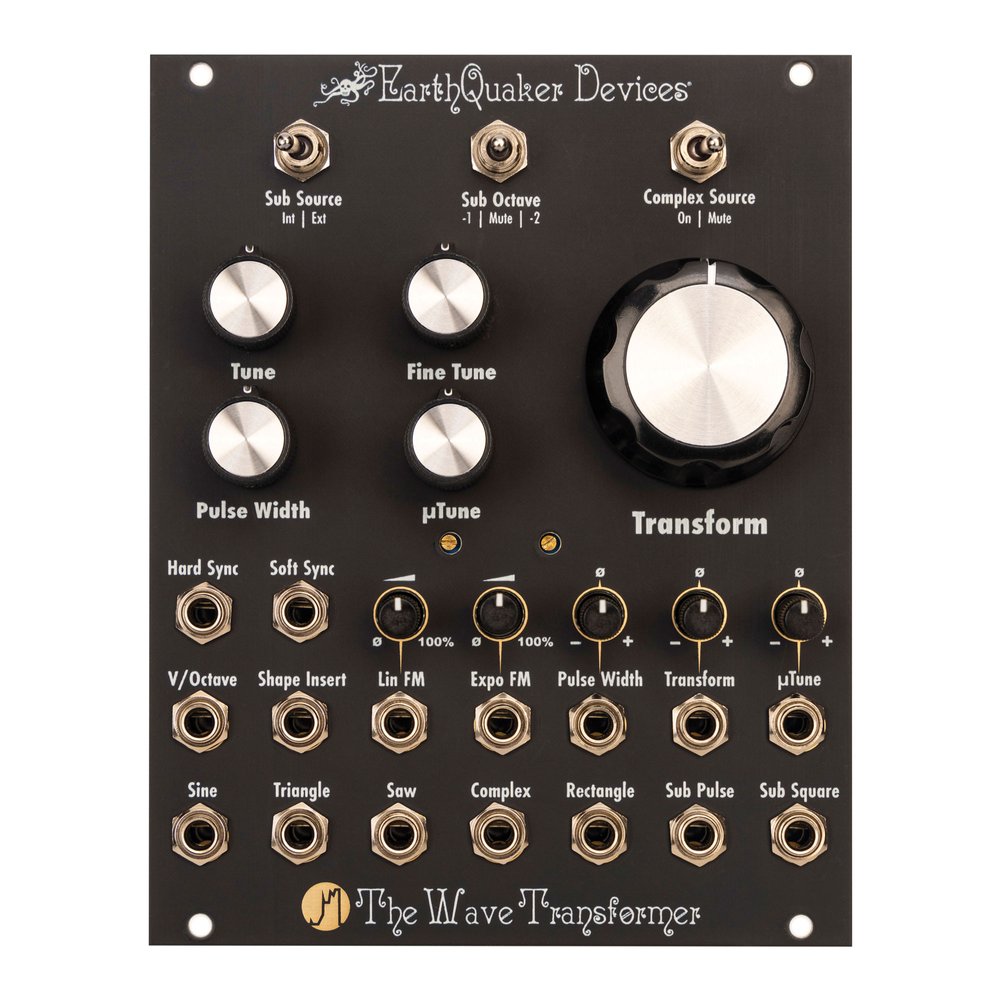

EarthQuaker Devices (EQD) The Wave Transformer Eurorack Transfiguration Oscillator

The Wave Transformer — это аналоговый управляемый напряжением осциллятор (VCO) с винтажным характером звучания и точным отслеживанием высоты тона в диапазоне свыше 8 октав. Он генерирует 7 одновременных выходных сигналов разной формы, включая уникальный выход Complex (Комплексный).

Ручка Transform (Трансформация) плавно преобразует базовую волну через множество причудливых стадий в сложный, насыщенный гармониками сигнал на выходе Complex. Бесчисленные вариации этих преобразований можно получить, комбинируя эту оригинальную схему с функциями Hard Sync (Жесткая синхронизация), Soft Sync (Мягкая синхронизация), Linear FM (Линейная ЧМ) и Exponential FM (Экспоненциальная ЧМ). Дополнительно, исходную волну можно заглушить, используя схему как гармонический гейт/VCA, превращая The Wave Transformer в самостоятельный источник звука. Если этого мало, вход Shape Insert позволяет трансформировать внешние осцилляции и аудиосигналы модульного уровня.

Особенности и Органы Управления:

• Sub Source (Источник Суб): Выбирает между внутренним осциллятором («INT») или сигналом, подключенным ко входу Shape Insert, для генерации субоктав. Влияет на выходы Complex, Sub Pulse и Sub Square.

• Sub Octave (Субоктава): Выбирает субоктаву (-1 октава), двойную субоктаву (-2 октавы) или отключает их. Влияет на Complex и Sub Square. Выход Sub Pulse не затрагивается (фиксирован на -1 октаву).

• Complex Source (Источник Complex): Включает/отключает исходную волну для выхода Complex.

• Tune (Грубая Настройка): Основная регулировка высоты тона (~7 октав).

• Fine Tune (Тонкая Настройка): Точная подстройка высоты тона (>1 октавы).

• µTune (Микронастройка): Сверхточная регулировка высоты тона (~25 центов).

• Pulse Width (Ширина Импульса): Изменяет ширину импульса на выходе Rectangle (0%–100%). На 0% или 100% выход Rectangle молчит.

• Transform (Трансформация): Плавно изменяет форму волны на выходе Complex от треугольной через множество стадий до сложной, причудливой формы, используя асимметричную мультидифференциальную схему аудио-трансмутации.

Входы (CV / Аудио):

1. Hard Sync (Жесткая Синхронизация): (±5V). Сбрасывает фазу осциллятора в определенную точку в зависимости от полярности входящих импульсов.

2. Soft Sync (Мягкая Синхронизация): (±5V). Положительные импульсы заставляют верхний пик волны сменить направление раньше времени, отрицательные – нижний пик.

3. V/Octave (Вольт/Октава): Стандартный CV для управления высотой тона.

4. Shape Insert (Вставка Формы): (±5V). Позволяет подать другую волну или сигнал модульного уровня для трансформации схемой Transform. Результат слышен на Complex.

5. Lin FM (Линейная ЧМ): (±5V). Линейная частотная модуляция (аудиосигнал).

6. Expo FM (Экспоненциальная ЧМ): (±10V). Экспоненциальная частотная модуляция.

7. Pulse Width CV Input (CV Ширины Импульса): (±5V). Управляет шириной импульса Rectangle (0%–100%).

8. Transform CV Input (CV Трансформации): (±5V). Управляет схемой Transform. Складывается с положением ручки. Ручка задает исходную точку модуляции.

9. µTune CV Input (CV Микронастройки): (±10V). Экспоненциальный CV для сверхточного управления высотой тона. Идеален для точных питч-бендов, добавления дрейфа (random) или микротональных последовательностей.

Выходы (±5V, если не указано иное):

1. Sine (Синус): Классическая синусоида.

2. Triangle (Треугольник): Треугольная волна.

3. Saw (Пила): Пилообразная волна.

4. Complex (Комплексный): (До ±10V). Уникальный выход, варьирующийся от простой волны (треугольник по умолчанию) до сложной трансформации гармоник исходного сигнала. Содержит смесь основной частоты, нечетных/четных гармоник и субгармоник (управляется Sub Octave). Преобразуется от базовой формы до причудливого, сложного контура.

5. Rectangle (Прямоугольник): Прямоугольная волна с регулируемой шириной импульса.

6. Sub Pulse (Суб Импульс): Импульсный сигнал субоктавы (25% скважность), фиксирован на -1 октаву от источника.

7. Sub Square (Суб Меандр): Меандр (квадрат) субоктавы (-1 или -2 октавы, зависит от Sub Octave).
